KBN2 U1
KBN2 U1

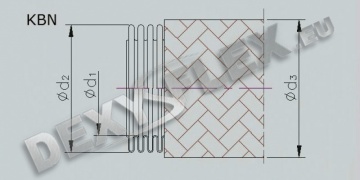

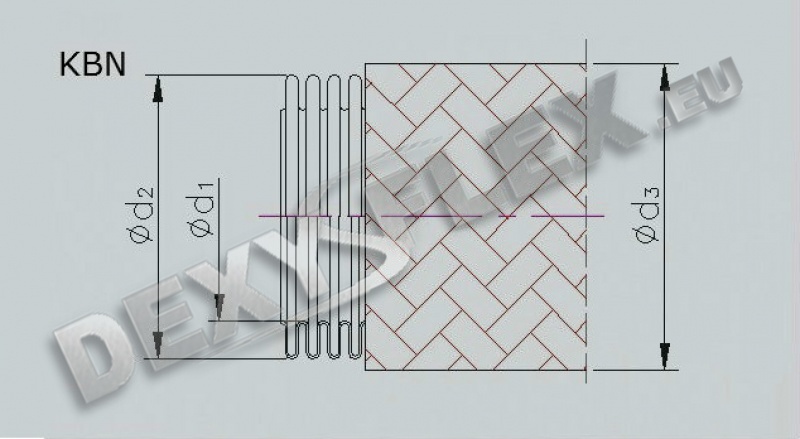

Opis: crevo od nerđajućeg čelika, sa paralelnim opletom, jednozidno, velika debljina zida, standardni zahvat
Dizajn: Reljefno crevo sa jednim opletom
Materijal creva: Austenitni nerđajući čelik (DIN 17441); DN 6 do 50 - AISI 316L; DN 65 do 100 - slično kao AISI 321, DN 150 do 300 - slično kao AISI 316 Ti; Na raspolaganju su i drugi materijali, po dogovoru.
Materijal opleta: Аustenitni nerđajući čelik (DIN 17440); sličan kao AISI 304. Na raspolaganju su i drugi materijali, po dogovoru.
Тemperaturni opseg: korišćen od -270°C do +600°C
Obavezno utvrditi sledeće detalje prilikom naručivanja:
* vrstu creva ( KBN2 U1 )
* materijal creva
* nominalni prečnik ( DN )
* dužinu ( GL )
* broj opleta ( U1 )
* priključke ( vrstu i materijal )
* radni pritisak
* radnu temperaturu
Upozorenje: Molimo Vas, imajte u vidu reducirajuće faktore za dozvoljeni pritisak i min prečnik savijanja pri povišenoj temperaturi i dinamičkom opterećenju, iz kataložnog lista"Dizajn metalnih creva".
| Artikal № | Cena (d.m) | Кoličina (d.m.) | DN [mm / inch] | Tip | Unutrašnji prečnik d1 [mm] | Unutrašnji prečnik Tol.+/- [mm] | Spoljašnji prečnik d2 [mm] | Spoljašnji prečnik d2 [mm] | Spoljašnji prečnik Tol.+/- [mm] | 1 prečnik savijanje Rst [mm] | Miminalni prečnik savijanja Rb [mm] | Radni pritisak 20°C Pmax [bar] | Težina (+/- 10%) [kg/m] |
| ********** | - | - | 6 mm / 1/4" | KBN2 U1 | 5,8 | 0,2 | - | 11,6 | 0,3 | 25 | 150 | 260 | 0,26 |
| ********** | - | - | 8 mm / 5/16" | KBN2 U1 | 7,5 | 0,2 | - | 14,1 | 0,3 | 32 | 180 | 165 | 0,30 |
| ********** | - | - | 10 mm / 3/8" | KBN2 U1 | 10,3 | 0,3 | - | 15,8 | 0,4 | 38 | 220 | 165 | 0,43 |
| ********** | - | - | 12 mm / 1/2" | KBN2 U1 | 12 | 0,3 | - | 18,6 | 0,4 | 45 | 250 | 140 | 0,58 |
| ********** | - | - | 16 mm / 5/8" | KBN2 U1 | 16,2 | 0,3 | - | 23,8 | 0,4 | 58 | 195 | 190 | 0,73 |
| ********** | - | - | 20 mm / 4/5" | KBN2 U1 | 20,3 | 0,3 | - | 28,6 | 0,4 | 70 | 285 | 125 | 0,76 |
| ********** | - | - | 25 mm / 1" | KBN2 U1 | 25,4 | 0,3 | - | 34,3 | 0,5 | 85 | 325 | 80 | 0,94 |
| ********** | - | - | 32 mm / 1 1/4" | KBN2 U1 | 34,3 | 0,3 | - | 43 | 0,5 | 105 | 380 | 85 | 1,28 |
| ********** | - | - | 40 mm / 1 4/7" | KBN2 U1 | 40 | 0,4 | - | 52 | 0,5 | 130 | 430 | 50 | 1,81 |
| ********** | - | - | 50 mm / 2" | KBN2 U1 | 50,2 | 0,4 | - | 62,4 | 0,6 | 160 | 490 | 25 | 2,25 |
| ********** | - | - | 65 mm / 2 5/8" | KBN2 U1 | 64,7 | 0,4 | - | 83,6 | 0,6 | 200 | 522 | 37,5 | 3,39 |
| ********** | - | - | 80 mm / 3 1/8" | KBN2 U1 | 79,6 | 0,5 | - | 100,6 | 0,7 | 240 | 649 | 30 | 4,37 |
| ********** | - | - | 100 mm / 3 16/17" | KBN2 U1 | 99,7 | 0,5 | - | 127,8 | 0,7 | 290 | 811 | 24 | 6,79 |
| ********** | - | - | 125 mm / 4 11/12" | KBN2 U1 | 124,4 | 0,6 | - | 155,3 | 0,8 | 350 | 1014 | 18 | 8,71 |
| ********** | - | - | 150 mm / 5 10/11" | KBN2 U1 | 150,0 | 0,7 | - | 183,3 | 0.9 | 400 | 1396 | 18 | 11.14 |
| ********** | - | - | 200 mm / 7 6/7" | KBN2 U1 | 200,3 | 0,8 | - | 237,3 | 1,0 | 520 | 1800 | 12 | 14.08 |
| ********** | - | - | 250 mm / 9 5/6" | KBN2 U1 | 250,0 | 0,8 | - | 289,8 | 1,0 | 620 | 2250 | 8,25 | 19.54 |
| ********** | - | - | 300 mm / 11 4/5" | KBN2 U1 | 300,0 | 1,0 | - | 342,2 | 1.2 | 720 | 2700 | 5,25 | 21.74 |
